Grundläggning för tillbyggnad med gjuten platta i Sävedalen, Partille

Grundläggning för tillbyggnad med gjuten platta i Sävedalen, Partille genomfördes på en villa där den befintliga huset skulle byggas ut med en ny del i markplan. Arbetet omfattade schakt, uppbyggnad av bärande lager, dragning av ledningar under plattan samt gjutning av en isolerad betongplatta anpassad för fortsatt stomresning. Behovet var en stabil grund med rätt höjdsättning mot den äldre byggnaden och ett underlag som klarade både last och fuktsäkerhet över tid.

Så utfördes grundläggning för tillbyggnad med gjuten platta i Sävedalen, Partille

Arbetet inleddes med utsättning av tillbyggnadens hörn, kontroll av höjder och avbaning av matjord. Schakten anpassades efter markförhållandena på platsen, där de översta lagren bestod av mjukare fyllnadsmassor innan fastare undergrund nåddes. Schaktdjupet varierade mellan cirka 350 och 600 mm för att få bort organiskt material och skapa en jämn nivå för vidare uppbyggnad. Massorna sorterades löpande, och underlaget jämnades av innan geotextil lades ut för att skilja bärlagret från befintlig mark.

Bärlager, isolering och förberedelser under plattan

Ovanpå geotextilen byggdes ett kapillärbrytande lager upp med makadam i fraktionen 8/16. Lagret lades i omgångar och packades stegvis för att undvika sättningar, med en total tjocklek på ungefär 250 mm. Därefter placerades cellplastisolering i två skikt med förskjutna skarvar för att minska köldbryggor. Isoleringen anpassades mot kantbalk och anslutning till befintlig grund, där särskild hänsyn togs till nivåskillnaden mellan nytt och gammalt golv. Under samma moment drogs tomrör och ledningar för vatten, avlopp och el fram i rätt lägen innan armeringen lades ut.

Anslutning mot befintlig byggnad

En känslig del i projektet var övergången mellan den nya plattan och den äldre huskroppen. Befintlig sockel kontrollerades, och anslutningen rensades så att tätning och infästning kunde utföras utan glipor. Kantbalken formades med hänsyn till fasadliv och kommande väggtjocklek. För att minska risken för fuktrörelser och sprickbildning hölls avstånd, dilatation och infästningspunkter ihop med den konstruktionslösning som gällde för tillbyggnaden. Höjdsättningen justerades noggrant så att färdigt golv hamnade i linje med den invändiga nivån där de två delarna skulle mötas.

Gjutning, armering och kontroll före vidare byggnation

När underarbetet var klart monterades kantelement, armeringsnät och extra förstärkningar vid bärande partier. Armeringen distanserades så att täckskiktet hölls jämnt över hela ytan. Inför gjutningen kontrollerades nivåer, diagonaler, ledningsdragning och genomföringar ännu en gång. Betongen lades ut i ett sammanhängande moment och vibrerades lätt där det behövdes för att fylla ut ordentligt kring kantbalk och genomföringar. Ytan drogs av och glättades till en plan nivå som passade för kommande uppbyggnad av golv och väggar.

Fuktsäker uppbyggnad och regler som styrde arbetet

Grundläggningen anpassades till kraven i BBR och Boverkets regler för fuktsäkerhet, energihushållning och bärförmåga. Betongplattan utfördes som en isolerad platta på mark med kapillärbrytande lager under, vilket gav goda förutsättningar för att leda bort markfukt från konstruktionen. Ledningsgenomföringar placerades så att efterföljande arbeten kunde fortsätta utan onödiga håltagningar i plattan. Resultatet blev en jämn, stabil och färdig grund där tillbyggnadens nästa byggskede kunde påbörjas direkt efter att betongen härdat tillräckligt.

1. 1
   Marken förbereddes och nivåer fastställdes

   Ytan mättes in, matjord schaktades bort och underlaget rensades ned till bärande nivå. Höjder mot befintligt hus kontrollerades tidigt för att anslutningen mellan gammal och ny byggnadsdel skulle fungera utan nivåsprång.

2. 2
   Bärande lager och installationer lades på plats

   Geotextil, makadam och cellplast byggdes upp i rätt ordning och packades i flera steg. Samtidigt placerades rör, tomrör och genomföringar i plattan innan armeringen bands samman och kantelementen riktades in.

3. 3

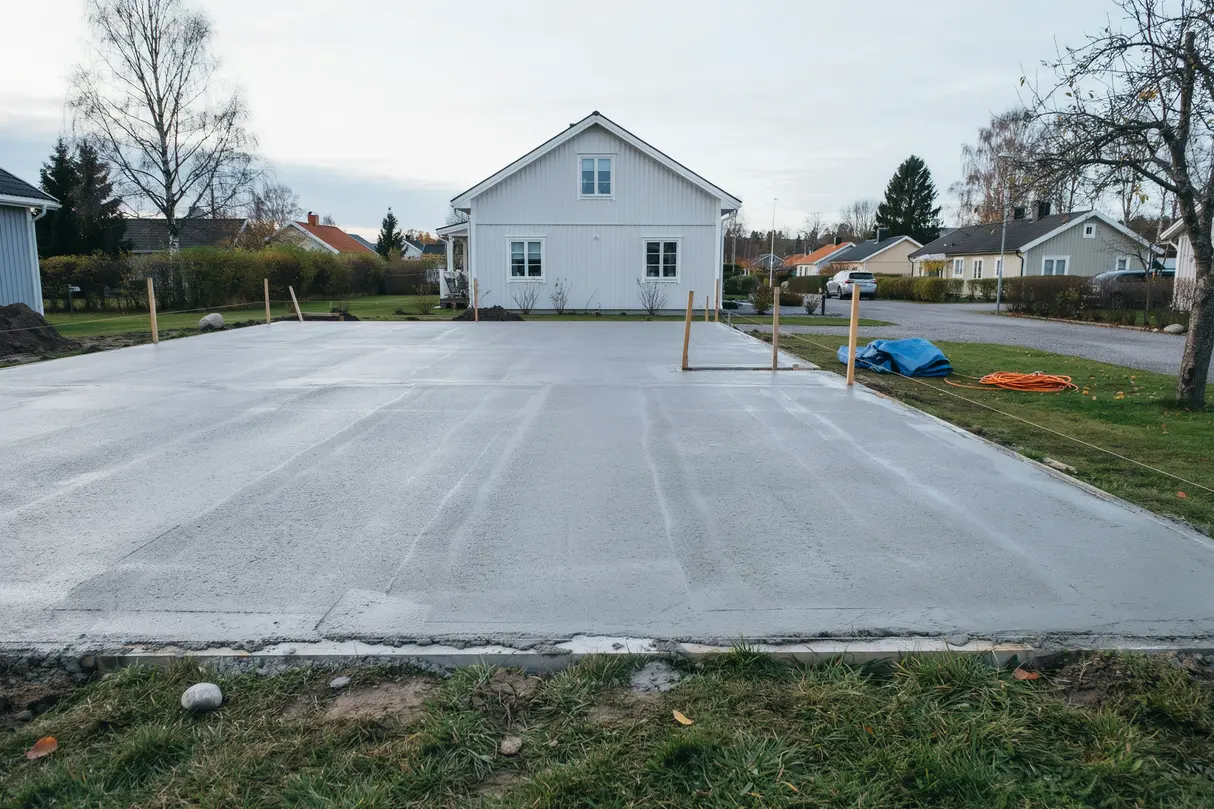

   Plattan göts och färdigställdes för nästa byggskede

   Betongen lades ut, drogs av och glättades till färdig nivå. Efter härdning fanns en stabil och plan grund klar för fortsatt arbete med väggar, stomme och tätning av tillbyggnaden.
