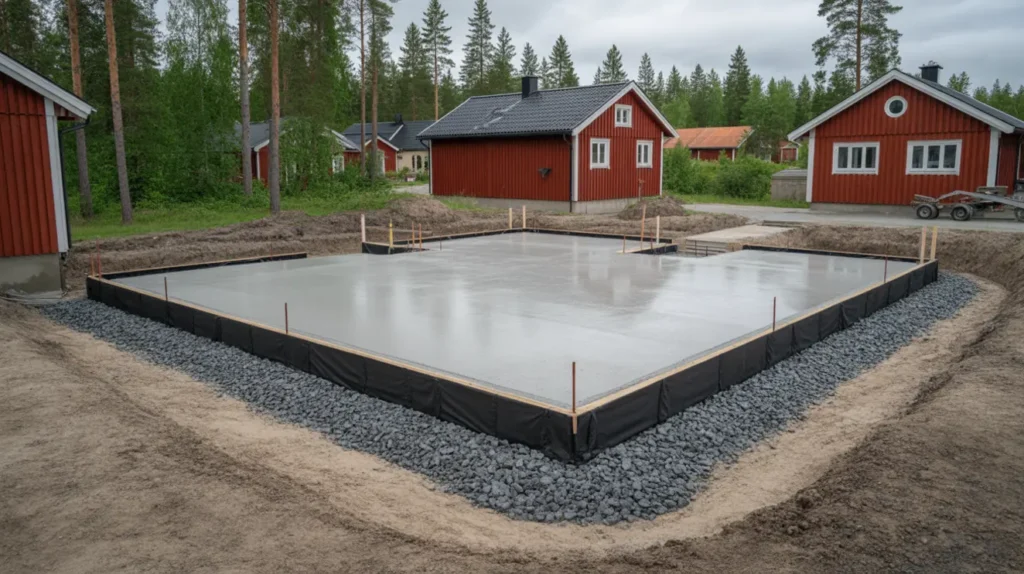

I Jonsered i Partille har vi utfört schakt och grundläggning för en fristående garageplatta med kapillärbrytning. Uppdraget omfattade utsättning, schakt, masshantering, dränering, uppbyggnad av kapillärbrytande och bärande lager, isolering samt förberedelser för gjutning av platta och kantbalk. Byggytan var cirka 40 m² och anslutningar för vatten, avlopp och el planerades in tidigt tillsammans med beställaren för att undvika omarbeten.
Arbetet inleddes med inmätning och höjdsättning med roterande laser. Det översta organiska lagret schaktades bort och undergrunden rensades från lös jord och större stenar. En geotextil i klass N3 lades ut som separation mot undergrunden. Därefter lades ett kapillärbrytande lager av tvättad makadam 16–32 mm, totalt 300 mm, packat i etapper om cirka 100 mm. Ovan detta lades ett bärlager 0–32 mm på 100 mm som avjämnades till rätt höjd och fall. Kompaktering utfördes med vibroplatta och verifierades med lätt fallviktsmätning, vilket gav värden över ställda krav. Två lager cellplastisolering EPS S100, 2×100 mm, lades med förskjutna skarvar. Genomföringar för avlopp DN110 och dagvatten DN110 placerades med planerade fall, och tomrör för el och eventuellt fiber drogs fram och säkrades. På begäran monterades radonduk, tätad och genomföringar kragades enligt gällande anvisningar.
Runt plattan anlades dränering med dräneringsrör 110 mm med fall 1:200, bäddat i singel 8–16 mm och inneslutet i geotextil, anslutet till stenkista dimensionerad efter takyta och markförhållanden. Kantelement i cellplast monterades och kantbalken armerades enligt handling, med täckskikt och skarvöverlapp kontrollerade innan godkännande. Slutlig nivå- och måttkontroll gjordes med laser, och ytlutningar mot omgivande mark justerades för att leda bort ytvatten från plattan. Egenkontroller, fotodokumentation och relationsmått överlämnades till beställaren, och arbetsområdet städades inför kommande gjutning.
Planerar du en garageplatta med kapillärbrytande uppbyggnad i Partille eller i närheten, hör gärna av dig så kommer vi ut och tittar på förutsättningarna.
